Moje strojní vybavení
Toto je přehled mých obráběcích strojů, podle nichž můžete posoudit mé výrobní možnosti. Stroje tedy nejsou na prodej.
Vertikální CNC obráběcí centrum Haas VF2-YT-EU |
|
|
Nový (2022), přesný stroj, vybavený nástrojovou a obrobkovou sondou Renishaw.
Výměna nástrojů probíhá pomocí dvojitého ramena, takže je velmi rychlá,
a nástroje v zásobníku jsou dokonale chráněny před nečistotami.
Samozřejmostí je široká nástrojová, upínací a softwarová výbava.
|
Technická data |
Rozjezdy X×Y×Z | 750×500×500 mm |
Rozměry stolu | 915×450 mm |
Kužel vřetena | SK 40 |
Otáčky vřeten | 0-10.000 ot/min |
Výkon vřetene | 18 kW |
Rychlost posuvů | 30 m/min |
Zásobník nástrojů | 30 pozic |
|
Nástrojářská frézka Heckert FUW-315/5 CNC |
|
|
Modernizovaná 3-osá CNC frézka východoněmecké výroby z roku 1984. Repase obnášela kompletní rozebrání,
vyčištění a seřízení, přestavbu pohonů vřetena i os na bezuhlíkové motory, a především náhradu
veškeré elektroinstalace a řídícího systému zcela novými prvky a softwarem.
Hlavní výhodou tohoto stroje jsou dvě vřetena - vertikální i horizontální, takže je možné čelně
obrábět i konce dlouhých kusů, a dokonce frézovat výrobek oběma vřeteny, tedy ze dvou stran na
jediné upnutí. Na rozdíl od většiny nových CNC strojů, tento ještě disponuje naklápěcí vertikální
hlavou, což umožňuje čelní frézování šikmých ploch při zachování vodorovného upnutí obrobku.
Vertikální vřeteno je navíc umístěno na samostatné výsuvné konzole, takže lze dosáhnout extrémního
vyložení vřetena až 90 cm, což umožňuje obrábět otvory uprostřed velkých desek. Díky tomu, že
nástrojářské frézky mají posuv osy Y realizovaný pohybem vřetena a nikoli stolu, je za všech okolností
k obrobku dobrý přístup. Rychlou a pohodlnou montáž obrobku usnadňuje také velká upínací plocha stolu
s 8 T-drážkami. Stroj má samozřejmě plynulou regulaci otáček frekvenčním měničem, ale díky dvoustupňové
elektromagnetické převodovce lze dosáhnout vysokého kroutícího momentu v nízkých otáčkách bez
zbytečně výkonově předimenzovaného motoru.
|
Technická data |
Rozjezdy X×Y×Z | 520×400×350 mm |
Rozměry stolu | 700×400 mm |
Kužely vřeten | 2 × ISO 40 |
Otáčky vřeten | 0-1500 ot/min |
Výkon vřetene | 1.5 kW |
Pohony os | 3f-krokové motory 6.8 Nm |
Rychlost posuvů | 900 mm/min |
Přesnost polohování | 0.01 mm |
Řídicí systém | SpaceCNC |
|
Vrtačko-frézka KVF-520 CNC |
|
|
Tento CNC stroj vlastní konstrukce kombinuje výhody CNC frézky a ruční sloupové vrtačky.
Při kusové výrobě by bylo velmi zdlouhavé programovat vrtací či závitovací cykly, malé
množství děr se mnohem lépe vrtá ručně, kdy je cítit odpor materiálu, a hlavně je možné
okamžitě přerušit vrtání, případně použít mazivo, jakmile přestane špona vycházet z díry.
Pokud je už vrtací cyklus odzkoušen a odladěn, dá se osa Z přepnout na CNC-řízení a stroj
pracuje samostatně. Svým pracovním rozsahem se stroj vyrovná i podstatně větším frézkám,
obzvláště vřeteník disponuje velkým zdvihem díky vysokému a masivnímu sloupu. To umožňuje
frézování a vrtání i značně vysokých obrobků. Vřeteno stroje je vybaveno dvoustupňovou
mechanickou převodovkou, což umožňuje při relativně malém výkonu motoru dosáhnout buď velkého
krouticího momentu pro nástroje větších průměrů, nebo dostatečných otáček pro menší nástroje.
Samozřejmostí je plynulá regulace otáček pomocí frekvenčního měniče.
|
Technická data |
Rozjezdy X×Y×Z | 520×280×150 mm |
Hrubý zdvih vřeteníku | 650 mm |
Rozměry stolu | 730×210 mm |
Kužel vřetene | Morse 3 |
Otáčky vřetene | 0-6.000 ot/min |
Výkon vřetene | 1.1 kW |
Pohony os | 2f-krokové motory 4 Nm |
Rychloposuv | 12 m/min |
Přesnost polohování | 0.01 mm |
Řídicí systém | SpaceCNC |
|

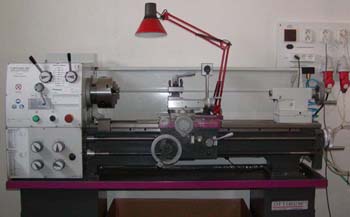

Soustruh Optimum D 320×920 |
|
|
Moderní plnohodnotný univerzální soustruh s vynikajícími užitnými vlastnostmi a vysokou přesností.
Samozřejmostí je široký rozsah otáček, podélný i příčný strojní posuv a soustružení kuželů a závitů.
Navíc mám soustruh opatřený stavitelnými koncovými spínači, které z něj činí v podstatě poloautomat -
pustím posuv, mezitím pracuji na jiném stroji, a až posuv dojede ke spínači, stroj se zastaví
a je připraven na další spuštění nebo výměnu obrobku.
Nově mám soustruh vybavený frekvenčním měničem a digitálním otáčkoměrem, což umožňuje nastavit
optimální otáčky i za chodu, obzvláště při čelním soustružení, kdy je vhodné zvyšováním
otáček udržovat konstantní řeznou rychlost.
Kromě množství různých nožů mám k dispozici také různé typy a rozměry sklíčidel, které mi umožňují
optimální upnutí téměř jakéhokoliv obrobku.
|
Technická data |
Točný průměr | 320 mm |
Točná délka | 920 mm |
Vřeteno | Camlock D1-4" |
Průchod vřetene | 38 mm |
Výkon motoru | 1.5 kW |
Rozsah otáček | 0-3200/min |
Stoupání závitů | 0.15-26 mm |
Kužel pinoly | Morse 3 |
|
CNC soustruh Asist 210×400 |
|
|
Základem tohoto CNC soustruhu je běžný hobby soustruh, prodávaný nejčastěji pod značkou Proma či Asist.
Z původního stroje je použito pouze lože, vřeteno, suport a koník. Původní motor s řemenovými převody
je nahrazen silnějším motorem s jedním pevným převodem, otáčky jsou samozřejmě řízeny frekvenčním měničem.
Vřeteno je vybaveno aretační západkou, což umožňuje pohodlné utažení obrobků upínaných na trn.
Trapézové šrouby jsou nahrazeny kuličkovými, nožová hlava je zcela nová a umožňuje opakované nastavení nože
do přesné polohy, i když zatím pouze ručně. Posuvy jsou poháněny silnými krokovými motory, řídící elektronika
pochází z e-shopu http://www.cncshop.cz.
Stroj je řízen běžným stolním PC, na kterém běží můj vlastní software, který umožňuje programování
jak na úrovni jednotlivých pohybů nože, tak na úrovni sledování libovolné dráhy předem připravené v DXF souboru.
Díky tomu je možné vždy vytvořit optimální program pro danou operaci.
CNC soustruh používám buď při kusové výrobě tvarově složitých obrobků, nebo při sériovém soustružení jednoduchých
i složitých součástí, včetně soustružení libovolných závitů.
Použitím automatického kleštinového upínače, vzduchem ovládaných kleští pro chycení a posun materiálu,
a vodící dráhy pro materiál lze stroj rozšířit na automat, který soustruží jednoduché
součástky přímo z 3-metrových tyčí do průměru 16 mm v počtu tisíců kusů - viz video:
|
Technická data |
Točný průměr | 210 mm |
Točná délka | 400 mm |
Sklíčidlo | ø100 mm |
Průchod vřetene | 18 mm |
Výkon motoru | 750 W |
Otáčky | 20-2000/min |
Kužel pinoly | Morse 2 |
Krokové motory | Z=4 Nm, X=2.5 Nm |
Rychlost posuvů | 0 - 6 m/min |
Velikost nožů | do 12×12 mm |
|
Soustruh TOS SUF-16 |
|
|
Tento malý jednoduchý soustruh používám na dokončovací práce (například srážení hran)
nebo pro výrobu drobných součástí. Současným použitím obou soustruhů lze dosáhnout
překvapivě vysoké efektivity při výrobě rotačních součástí. Často také ocením druhý stroj,
když mám na jednom něco nastaveno, a potřebuji si stočit nějakou drobnost nebo pomocnou součástku.
Oproti sériové verzi je řemenová převodovka nahrazena jediným klínovým řemenem a frekvenčním měničem.
|
Technická data |
Točný průměr | 160 mm |
Točná délka | 300 mm |
Sklíčidlo | ø80 mm |
Průchod vřetene | 14 mm |
Výkon motoru | 550 W |
Otáčky | 10-1750/min |
Kužel pinoly | Morse 2 |
|

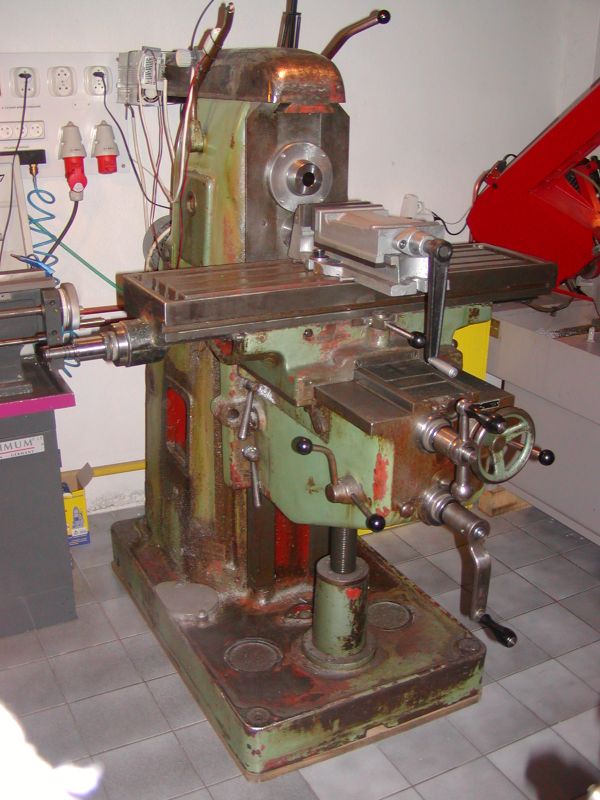

Horizontální frézka TOS FH 32 |
|
|
Tuto frézku používám pro velké úběry materiálu, hrubovací práce, obrábění větších kusů,
frézování oceli, formátování a úhlování desek, podélné rozřezávání materiálu,
a také jako výkonnou a přesnou vrtačku a vyvrtávačku. Navzdory roku výroby 1947 je to stále
velmi přesný stroj. Všechny tři osy jsou vybaveny strojním posuvem a rychloposuvem.
Mezi hlavní úpravy stroje patří odstranění unašeče na vřetenu (bránil použití Morse-vrtáků
a jiných než kotoučových fréz), výměna motoru za modernější, náhrada řemenového náhonu
přímým napojením motoru na převodovku, a plynulá regulace otáček frekvenčním měničem.
|
Technická data |
Kužel vřetene | Morse 4 |
Výkon motoru | 2.2 kW |
Rozsah otáček | 0-1400/min |
Rozjezdy | X: 630, Y: 230, Z: 480 mm |
|
Vrtačko-frézka Optimum BF 20 Vario |
|
|
Velmi šikovný malý stroj, který umí odvést nejen vysoce přesnou profesionální práci,
ale zvládne i relativně velký úběr materiálu. Díky tomuto stroji, který používám hlavně
jako souřadnicovou vrtačku, jsem mohl zcela opustit metodu rýsovací jehla - důlčík - stojanová vrtačka.
Oproti sériové verzi je tato vrtačko-frézka vybavena třífázovým motorem s frekvenčním měničem,
strojním posuvem osy X s plynulou regulací rychlosti, a hloubkovým dorazem.
|
Technická data |
Kužel vřetene | Morse 2 |
Výkon motoru | 550 W |
Rozsah otáček | 10-2600/min |
Rozjezdy stolu | 320×170 mm |
Zdvih pinoly | 50 mm |
|
Pásová pila Bomar Ergonomic 275.230 DG |
|
|
Větší pásovou pilu používám pro řezání plných materiálů větších průřezů, které menší pila neprořízne,
nebo by řez trval příliš dlouho. Hlavní výhodou je gravitační přítlak do řezu a koncový vypínač,
což umožňuje v podstatě autonomní provoz, kdy pila řeže bez mé přítomnosti, a já mezitím můžu
obsluhovat jiný stroj. Bezpečnému bezobslužnému provozu napomáhá chlazení, které při řezání
hliníkových slitin plní spíše funkci mazání. Oproti menší pásové pile je zde dostatek prostoru pro různé speciální
operace, například řezání větších plechů a desek naplocho, nebo řezání velmi krátkých kusů materiálu,
které není možné upnout do svěráku pily, ale je třeba použít ještě nějaký vložený strojní svěrák.
Často provádím také odříznutí rotačního obrobku upnutého v soustružnickém sklíčidle, které je pomocí
speciálního držáku upnuto ve svěráku pily. Při troše vynalézavosti jsem schopen na pile uříznout
o dost větší rozměry, než odpovídá oficiálnímu prořezu stroje.
|
Technická data |
Výkon | 1.1 kW |
Řezná rychlost | 80 m/min |
Klesání ramene do řezu | regulovatelné olejové tlumení |
Zvedání ramene | ruční |
Maximální prořez (na výšku) | 230 mm |
Maximální prořez (na plocho) | 330 mm |
Úhlové řezy | -45º - +60º |
Ovládání svěráku | nastavení klikou, upnutí pákou |
|
Pásová pila Bomar Pulldown 160.120 G |
|
|
Tuto malou pásovou pilu používám pro dělení profilů a materiálů menších průřezů,
protože se s ní mnohem snadněji a rychleji pracuje. Někdy také potřebuji něco uříznout
ve chvíli, kdy je větší pila zaneprázdněna přípravou jiného materiálu, například pro
sériovou výrobu. Výhodou malé pily je menší prořez materiálu díky tenčímu pilovému pásu,
a nižší provozní náklady, hlavně díky levnějšímu pilovému pásu.
Pokud dojde například k vylomení zubu nebo ztupení pásu, nevzniká taková škoda.
Pila je dodatečně vybavena rotujícím kartáčkem pro odstraňování špon a alternativním
trvalým spínačem (při delším řezání není třeba stále držet tlačítko na rukojeti).
|
Technická data |
Výkon | 370 W |
Řezná rychlost | 80 m/min |
Maximální prořez | 160×120 mm |
Úhlové řezy | 0º - 60º |
Svěrák | rychloupínací |
|
|
